模具设计统赢外挂提升效率技巧、外挂模具设计流程、常见问题归纳
发布时间 : 2020-01-13
冲压模具设计师为了提升设计、绘图效率,降低设计结构的难度、方便检查都会使用二次开发程序进行辅助制图。

CAD是二维冲压模具设计中最常见的设计软件,与之匹配的二次开发软件比较多,其中最受各位设计师熟悉的要数统赢“PressCAD”,可以这么说,搞设计的百分之80以上都知道这款二次开发程序。


虽然加载了程序后让模具设计变的简单,但是软件本身却更为复杂了。并且,在使用程序中会遇到各种各样的问题,在这里小编就跟大家来谈谈关于PressCAD的一些常见问题解决方案。



一、用命令将属性圆孔改直径,刷的注解直径未改?

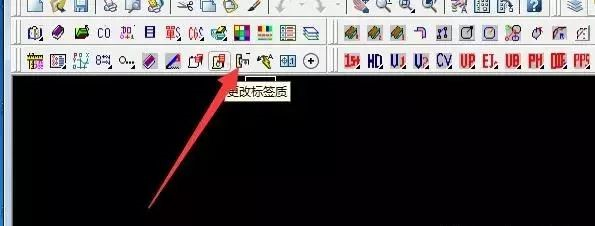

方法:必须采用尺寸标签来改,才能有效。如图



二、图层都有,为什么画的图元全是同一种颜色?

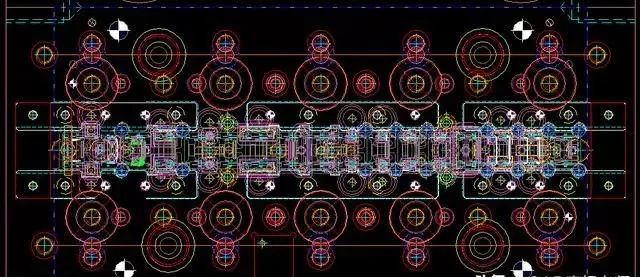

方法:可以检查是否在绘图之初图元没有划分好相应图层或检查图元是否将颜色随层,随层方法。如下图



三、刷注解时显示问号,需要进行字体调整才能解决?

方法:输入命令STT或点图标,或者自己新建立一个完整的样板,进行保存。保证以后绘图都在样板绘图内则可避免问题的出现。


四、使用AJ命令无法串接?
方法:输入串接命令后可以再根据提示输入“S”进行局部串接,或者可以使用BO或者BV进行封闭图元创建,以达到创建串接图元的目的。


五、有时刷的注解中模板所有资料显示为“0”?

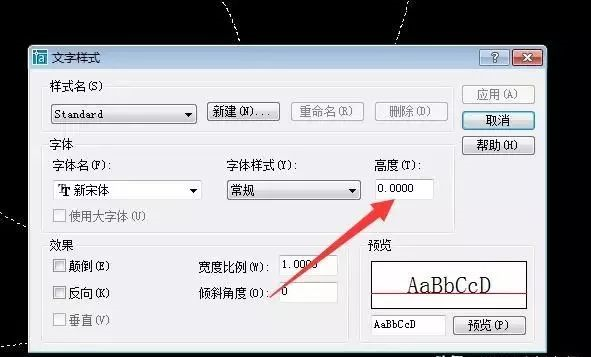

方法:可以输入命令ST更改文字样式,将字高设置为0然后点确定,应用后再从新试试即可解决。



六、自动标注中的圆心自动标注与自动标注区别在哪?

方法:圆心自动标注只会标注圆心坐标与模板外形坐标,而自动标注则会将异形孔端点、圆弧的圆心进行标注。

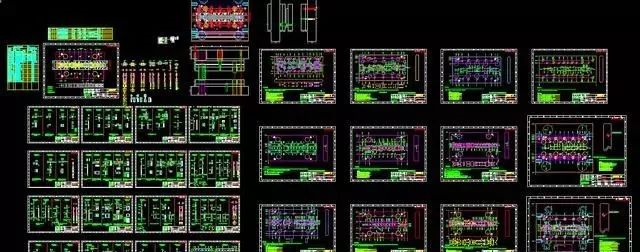

当知道了程序中的所有功能,那到底应该怎么开始完整的绘制一套模具呢?(绘图流程)
方法:设计流程还是需要遵循自己的思路与画法,只是在表达的过程中加上presscad来进行辅助而以。以连续模具设计为例,当我们将产品展开后,就可用“算使用率”和“料条排列”来辅助确定材料利用率与排样。


对于统赢常用的设计功能“异形创建”、“异形分层”、“入子绘制”等,不知用哪个功能比较好时,我们就需要对命令的功能进行深入的了解。如下:

异形创建

其特征是设定简单明了,绘制起来快,但它每个层上产生的孔只存在间隙上的差异,且不能自定义要产生孔的模板,也不能产生入子,它最适合于用在作简单直冲的异形冲头。

异形分层

它弥补了“异形创建”的缺点,但它设定比较多一点。要分多次选取才能完成,且只产生入子的外形。没有内孔,一般还要手动画出你要的辅助图形。

入子绘制

则适用于在需要画入子的异形冲头,另外绘图前完成以下设定:
(1)选择所须的线割间隙控制方式:如以注解方式输出
(2)选取正确的模具种类:如连续模
(3)设定须用到的模板厚度

所有的外挂都无法替代人来进行自主设计,所以不要认为学了个外挂就可以。这个只是让我们的绘图变的更简单、快捷,而不是完全替代。能将软件融会贯通的运用到设计中,则会大大的提升绘图效率。

(文章转载于网络,仅供学习分享,如侵权,请联系删除)
